概述
6mm高性能电机（15）
产品型号：GM22030-01
外直径（mm）：6
总长度（mm max ）：31.7
齿轮箱减速比：729:49(约15：1)
使用电压（VDC）：12
空载转速（RPM）：4000±15%
空载电流（mA Max）：150
负载力矩（gf.cm）：50
转速（RPM Min）：2000
电流（mA Max）：380
噪音：变音小于5dB,稳定后不超出50dB(侧面30CM,环境噪音34dB Max)
电机使用环境温度范围（°C）：-40~+100
环保要求：满足RoHS指令规定
| FPC PIN定义 | |
| PIN1 | Winding 1 |
| PIN2 | Winding 2 |
| PIN3 | Winding 3 |
| PIN4 | VHall（3.3-24V） |
| PIN5 | GND |
| PIN6 | HALL 1 |
| PIN7 | HALL 2 |
| PIN8 | HALL 3 |
| 电机参数 | |
| 电机型号 | MC0623Φ6mm空心杯无刷电机 |
| 额定电压（V） | 12 |
| 空载转速（RPM） | 63400±10% |
| 空载电流（A） | 37±50% |
| 额定转速（rpm） | 46800±10% |
| 额定转矩（mNm） | 0.425 |
| 额定电流（A） | 0.308±50% |
| 堵转转矩（mNm） | 1.7±7% |
| 堵转电流（A） | 0.85±20% |
*注：以上具体参数可根据客户要求定制。

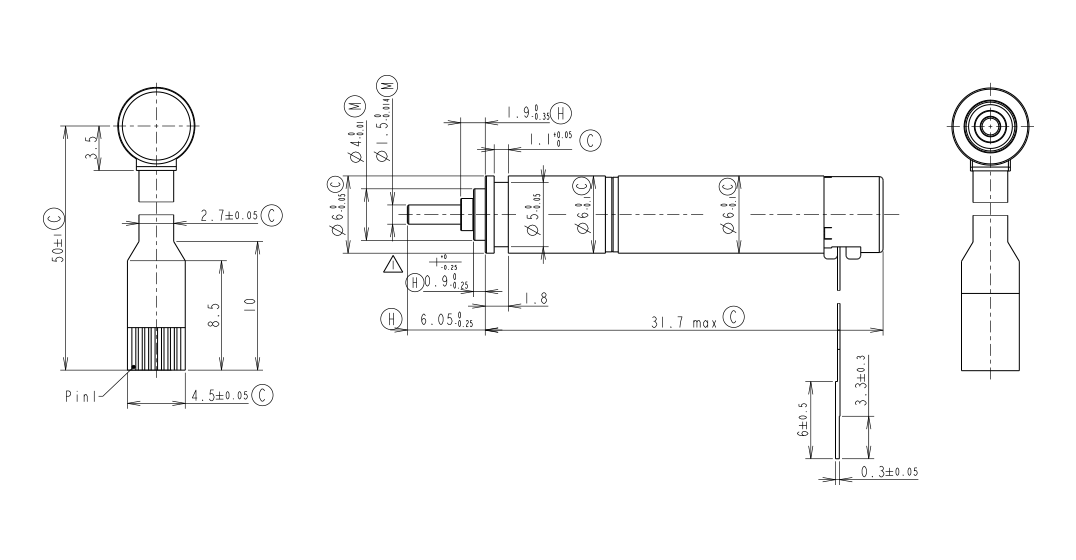

设计图纸
热门产品查看更多
各类汽车手机
聪明医疔
智力的消费
器机人
资料下载
6mm高性能电机（15）规格书
