概述

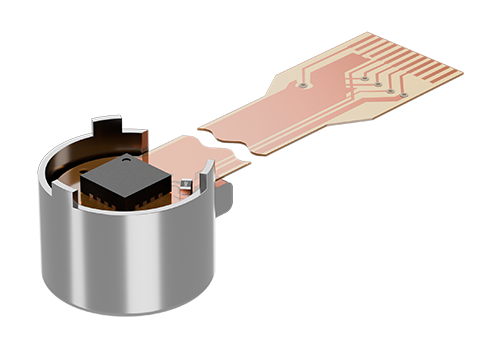

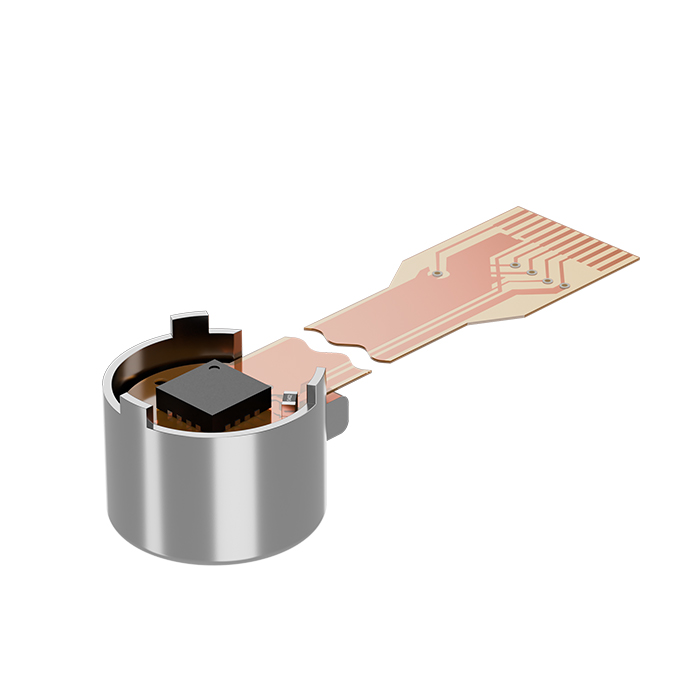

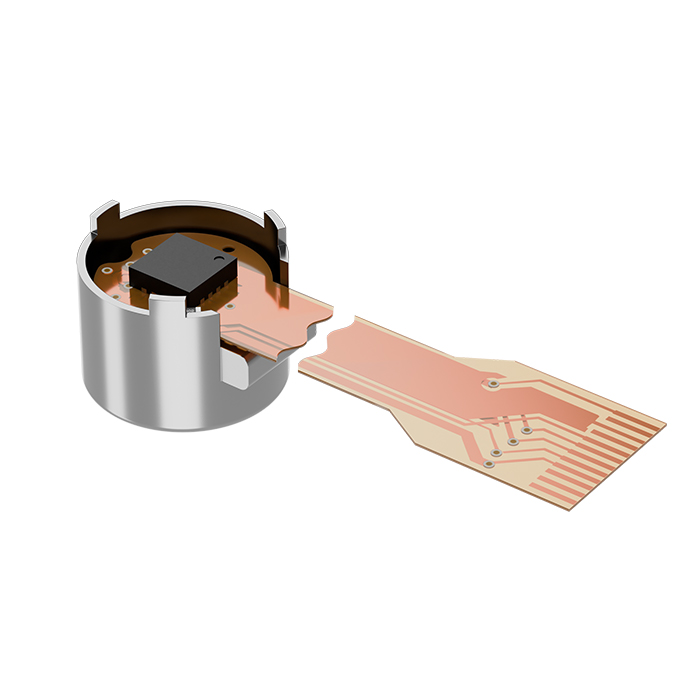

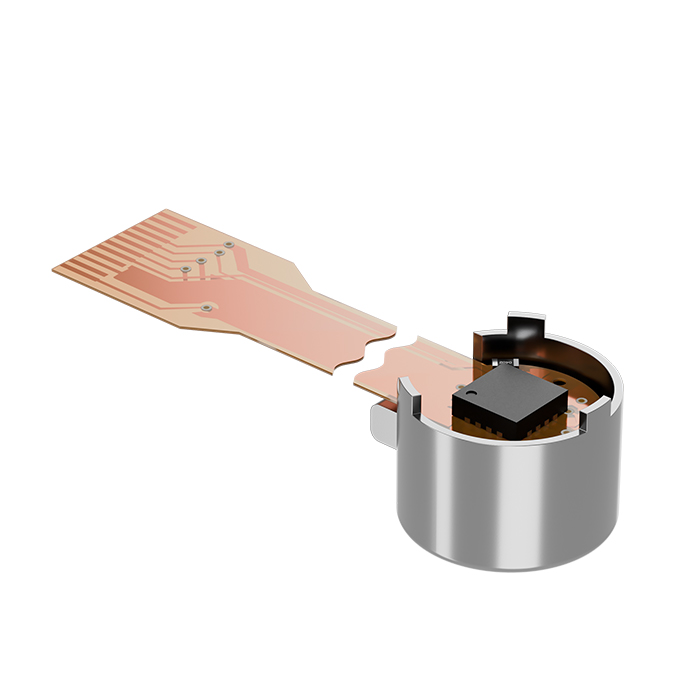

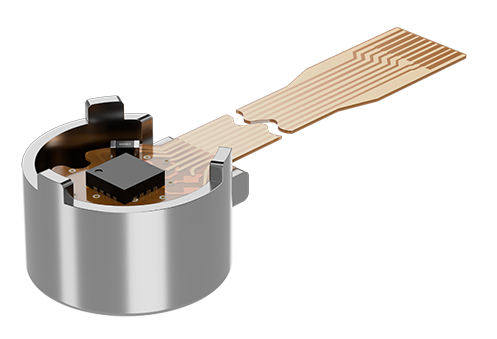

Φ8mm 编码器
型号：CB-ST-8
每旋转一周的脉冲数：1~1024
编码器通道：2～3
输出波形：方波：单端ABZ
工作电流，典型值（mA）：10
工作电压（V）：3.3~5
最高转速(rpm)：55000
产品参数
| 技术参数 | ||
|---|---|---|
| 每旋转一周的脉冲数 | N | 1～1024 |
| 输出信号 | 方波 | 单端ABZ |
| 电源电压 | UDD | 3.3~5 V |
| 工作电流，典型值 | IDD | 10mA |
| 索引脉冲宽度 | P0 | 180±45° |
| A、B通道相位差 | Φ | 90±45° |
| 工作温度范围 | ﹣40~125℃ | |
| 精度 | ±1 | |
| 滞后角 | 0.088 °m | |

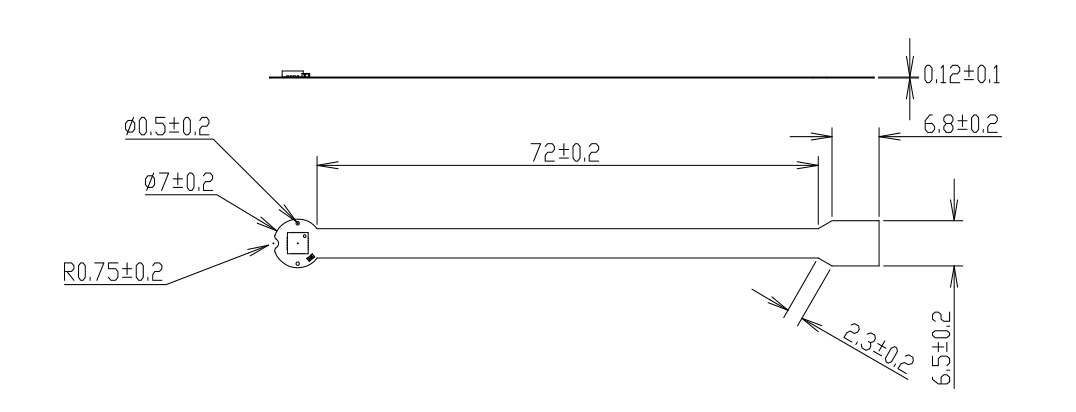

技术插图
采集卡接口定义
驱动器接口定义
查看详情
机动车电子元器件
聪明医疗机构
智能化个人消费
机械设备人
资料下载
Φ8mm 编码器规格书
