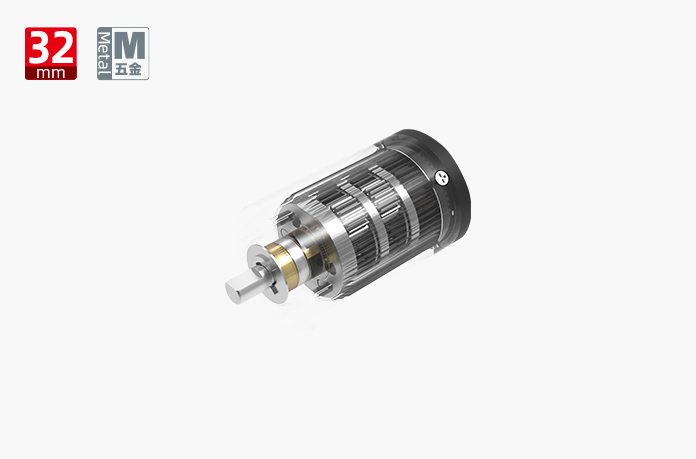

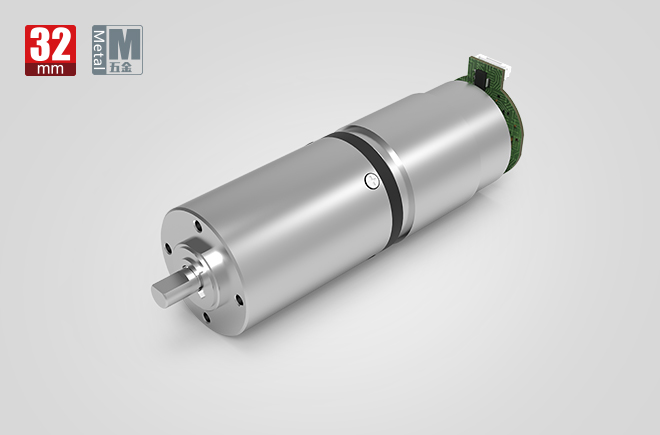

32MM金属减速齿轮箱
外径：32mm
金属材质：家具五金
补偿器朝向：cw&ccw
齿圈箱回城差：≤2°（可全屋定制）
轮毂联轴器：含油份轮毂联轴器;转动轮毂联轴器
径向窜动：≤0.1mm(植物油成分联轴器套);≤0.1mm(拖动联轴器套)
的输出轴径向载荷：≤120N(动植物油联轴器);≤180N(会滚动联轴器)
键入车速:≤15000rpm
操作温湿度：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/33 | 67/94/133/188 | 272/383/540/763/1076 |
| 最大容许扭力(gf.cm) | 50000 | 50000 | 50000 | 50000 |
| 瞬间容许力矩(gf.cm) | 150000 | 150000 | 150000 | 150000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 29.1 | 39.1 | 49.1 | 59.1 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 90
- 长度
- 29.1
齿轮级数：2
- 驱动比
- 16/24/33
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 85
- 长度
- 39.1
齿轮级数：3
- 驱动比
- 67/94/133/188
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 80
- 长度
- 49.1
齿轮级数：4
- 驱动比
- 272/383/540/763/1076
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 75
- 长度
- 59.1
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

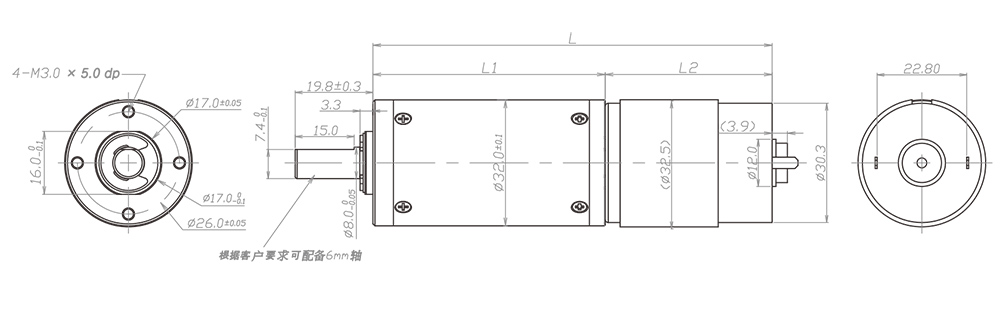

技术插图
推荐产品
型号
ZWBMD032032-4
ZWBMD032032-6
ZWBMD032032-16
ZWBMD032032-24
ZWBMD032032-33
ZWBMD032032-67
ZWBMD032032-94
ZWBMD032032-133
ZWBMD032032-188
ZWBMD032032-272
ZWBMD032032-383
ZWBMD032032-540
ZWBMD032032-763
ZWBMD032032-1076
额定转速(rpm)
1875
1250
469
313
227
112
80
56
40
28
20
14
10
7
最高转速(rpm)
7500
5000
1875
1250
909
448
319
226
160
110
78
56
39
28
额定容许力矩(gf.cm)
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
瞬间容许力矩(gf.cm)
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
减速比
4
6
16
24
33
67
94
133
188
272
383
540
763
1076
减速箱长L1(mm)
29.1
39.1
49.1
59.1
总长L(mm)
71.6
81.6
91.6
101.6
ZWBMD032032-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 4
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 71.6
ZWBMD032032-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 6
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 71.6
ZWBMD032032-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 16
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 24
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-33
- 额定转速(rpm):
- 227
- 最高转速(rpm):
- 909
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 33
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-67
- 额定转速(rpm):
- 112
- 最高转速(rpm):
- 448
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 67
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-94
- 额定转速(rpm):
- 80
- 最高转速(rpm):
- 319
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 94
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-133
- 额定转速(rpm):
- 56
- 最高转速(rpm):
- 226
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 133
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-188
- 额定转速(rpm):
- 40
- 最高转速(rpm):
- 160
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 188
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-272
- 额定转速(rpm):
- 28
- 最高转速(rpm):
- 110
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 272
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-383
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 383
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-540
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 56
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 540
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-763
- 额定转速(rpm):
- 10
- 最高转速(rpm):
- 39
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 763
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-1076
- 额定转速(rpm):
- 7
- 最高转速(rpm):
- 28
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 1076
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
32MM金属减速齿轮箱参数
32MM金属减速齿轮箱应用
-
医疗床应用
