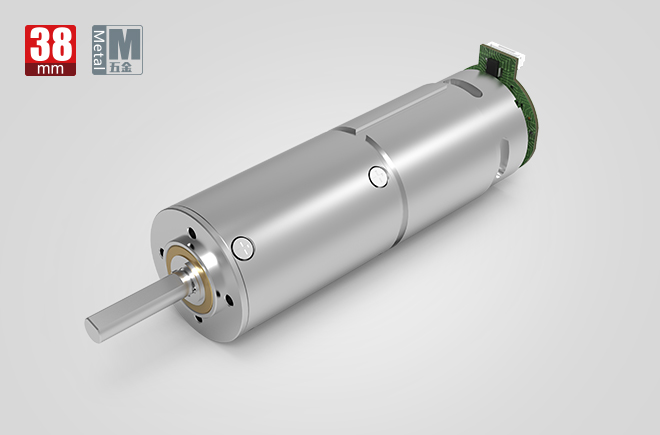

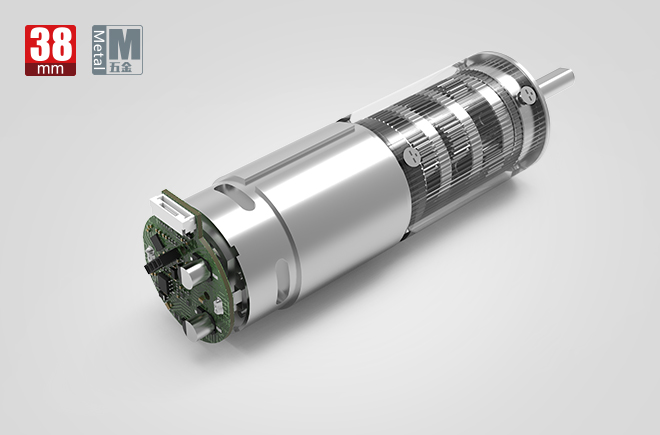

微型直流减速电机
外径：38mm
电压降：24VDC
高速旋转大方向：cw&ccw
伞齿箱往返差：≤2°（可定制化）
拖动联轴器套：嘴油拖动联轴器套;拖动拖动联轴器套
轴上窜动：≤0.1mm(动植物油的滚针轴承);≤0.1mm(翻滚的滚针轴承)
效果轴径向根据：≤120N(嘴油滚柱滚柱轴承);≤180N(工作滚柱滚柱轴承)
键入速度快:≤15000rpm
业务温差：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/25/39 | 64/100/156/244 | 256/400/625/977/1526 |
| 最大容许扭力(gf.cm) | 80000 | 80000 | 80000 | 80000 |
| 瞬间容许力矩(gf.cm) | 240000 | 240000 | 240000 | 240000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 30.7 | 43.7 | 56.7 | 69.7 |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 90
- 长度
- 30.7
齿轮级数：2
- 驱动比
- 16/25/39
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 85
- 长度
- 43.7
齿轮级数：3
- 驱动比
- 64/100/156/244
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 80
- 长度
- 56.7
齿轮级数：4
- 驱动比
- 256/400/625/977/1526
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 75
- 长度
- 69.7

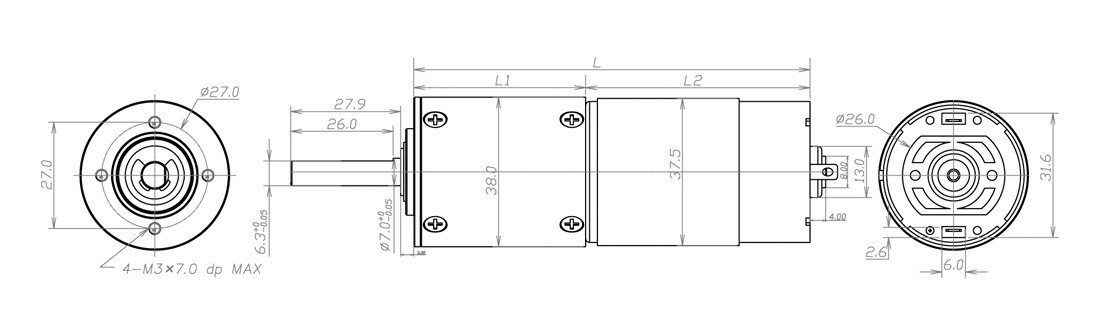

技术插图
推荐产品
型号
ZWMD038038-4
ZWMD038038-6.25
ZWMD038038-16
ZWMD038038-25
ZWMD038038-39
ZWMD038038-64
ZWMD038038-100
ZWMD038038-156
ZWMD038038-244
ZWMD038038-256
ZWMD038038-400
ZWMD038038-625
ZWMD038038-977
ZWMD038038-1526
额定转速(rpm)
1875
1200
469
300
192
117
75
48
31
29
19
12
8
5
最高转速(rpm)
7500
4800
1875
1200
769
469
300
192
123
117
75
48
31
20
额定容许力矩(gf.cm)
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
瞬间容许力矩(gf.cm)
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
减速比
4
6.25
16
25
39
64
100
156
244
256
400
625
977
1526
减速箱长L1(mm)
30.7
43.7
56.7
69.7
总长L(mm)
87.7
100.7
113.7
126.7
ZWMD038038-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 4
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-6.25
- 额定转速(rpm):
- 1200
- 最高转速(rpm):
- 4800
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 6.25
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 16
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-25
- 额定转速(rpm):
- 300
- 最高转速(rpm):
- 1200
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 25
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-39
- 额定转速(rpm):
- 192
- 最高转速(rpm):
- 769
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 39
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 64
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-100
- 额定转速(rpm):
- 75
- 最高转速(rpm):
- 300
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 100
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-156
- 额定转速(rpm):
- 48
- 最高转速(rpm):
- 192
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 156
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-244
- 额定转速(rpm):
- 31
- 最高转速(rpm):
- 123
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 244
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 256
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-400
- 额定转速(rpm):
- 19
- 最高转速(rpm):
- 75
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 400
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-625
- 额定转速(rpm):
- 12
- 最高转速(rpm):
- 48
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 625
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-977
- 额定转速(rpm):
- 8
- 最高转速(rpm):
- 31
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 977
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-1526
- 额定转速(rpm):
- 5
- 最高转速(rpm):
- 20
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 1526
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
